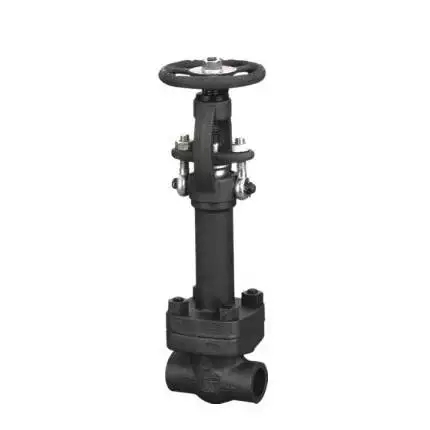

DZ11H、DZ11Y型150（Lb）~800(Lb)锻钢低温闸阀
一、产品概述
锻钢低温闸阀 闸阀是一种启闭闸板。闸板的运动方向垂直于流体方向。闸阀只能全开全关，不能调节和节流。闸阀通过阀座与闸板接触密封。通常，金属材料会堆焊在密封面上，以增加耐磨性，如堆焊1Cr13.STL6.不锈钢。闸板有刚性闸板和弹性闸板。根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀。
二、产品特点
类型(通道位置)：二通式 | 标准：美标 | 公称通径：15-50（mm） |
种类：NRVG静音式 | 工作温度：高温 | 加工定制：是 |
材质：碳钢 | 流动方向：单向 | 压力环境：高压 |
型号：锻钢止回阀 | 连接形式： | 品牌：网野 |
适用介质：水 | 驱动方式：手动 |
|
三、产品采用标准
1、GB/T1232-2005通用阀法兰连接铁制闸阀。
2、GB/T1234-2007石油。天然气工业用螺柱连接阀盖的钢制闸阀。
3、GB886-87《内螺纹连接闸阀》
4、GB8465.1-87《内螺纹连接闸阀》
5、JB/T5162-1999《闸阀产品质量分等》
6、JB/T5298-91
7、JB/Z243-85《闸阀静压寿命实验规程》
8、JB/TQ648-8
9、JB/T53200-94《铁质对价平板闸阀产品质量分等》
10、JB/T5242-94
四、主要外形尺寸
DZ11H、DZ11Y 型 150(Lb)～800(Lb) 锻钢低温闸阀主要外形及结构尺寸 (mm)
DN | S/mm | T/in | W/mm | H（开）/mm | 重量/kg |
in | mm | JNSI | JIS |
1/2 | 15 | 21.8 | 22.2 | 1/2 | 125 | 333 | 7.1 |
3/4 | 20 | 27.1 | 27.7 | 3/4 | 125 | 360 | 9.4 |
1 | 25 | 33.8 | 34.5 | 1 | 160 | 407 | 13.5 |
1 1/2 | 32 | 42.6 | 42.2 | 1 1/2 | 160 | 475 | 15.0 |
1 3/4 | 40 | 48.7 | 49.1 | 1 3/4 | 180 | 475 | 17.8 |
2 | 50 | 61.1 | 61.1 | 2 | 200 | 551 | 28.0 |
