Z673X 气动浆液阀
一、Z673X气动浆液阀--概述
Z673X型气动浆液阀适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，适用温度：-10～80℃作启闭调节和节流使用，适用于水平安装，亦可倾斜安装。
二、Z673X气动浆液阀--特点
1、结构简单：轻便、密封性能好。
2、操作方式：手轮、电动、电液动、气动。
三、Z673X气动浆液阀--主要性能规范
| 公称压力（MPa） | 0.6 | 1.0 |
试验压力（MPa）
| 壳体 | 0.9 | 1.5 |
密封
| 0.66 | 1.1 |
| 使用介质 | 煤浆、粮浆、纸浆、泥浆、活
水砂浆、矿渣、碱液 |
| 工作温度 | ≤100℃ |
四、Z673X气动浆液阀--主要零部件材质
| 体、盖 | 不锈钢、碳钢、灰铸铁 |
| 闸板 | 碳钢、不锈钢 |
| 阀杆 | 不锈钢 |
| 密封面 | 橡胶、四氟、不锈钢、硬质合金 |

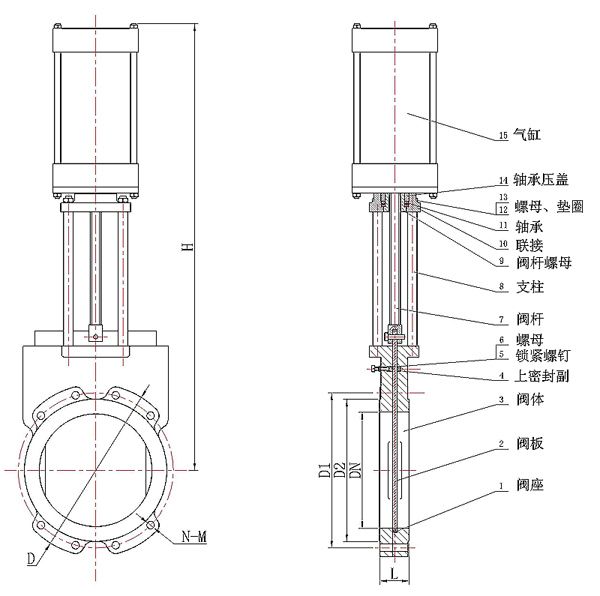

五、Z673X气动浆液阀--主要外形及连接尺寸
| MPa | DN | L | D | D1 | B | H | n-M | 2 |
| PN0.6 | PN1.0 |
| 1.0 | 50 | 40 | 40 | 125 | 100 | 115 | 335 | 4-M16 | 45° |
| 65 | 40 | 40 | 145 | 120 | 115 | 363 | 4-M16 | 45° |
| 80 | 50 | 50 | 160 | 135 | 150 | 395 | 4-M16 | 22.5° |
| 100 | 50 | 50 | 180 | 155 | 150 | 465 | 4-M16 | 22.5° |
| 125 | 50 | 50 | 210 | 185 | 190 | 530 | 4-M16 | 22.5° |
| 150 | 60 | 60 | 240 | 210 | 190 | 630 | 4-M20 | 22.5° |
| 200 | 60 | 60 | 295 | 265 | 230 | 750 | 4-M20 | 22.5° |
| 250 | 70 | 70 | 350 | 318 | 280 | 900 | 8-M20 | 15° |
| 300 | 70 | 80 | 400 | 368 | 350 | 1120 | 8-M20 | 15° |
| 350 | 80 | 90 | 460 | 430 | 350 | 1260 | 10-M20 | 11.25° |
| 400 | 90 | 120 | 515 | 482 | 350 | 1450 | 10-M24 | 11.25° |
| 450 | 90 | 120 | 565 | 532 | 350 | 1600 | 14-M24 | 9° |
| 500 | 100 | 130 | 620 | 585 | 350 | 1800 | 14-M24 | 9° |
| 600 | 100 | 140 | 725 | 685 | 430 | 2300 | 14-M27 | 9° |
