Z73X 铸铁对夹式手动浆液阀
一、铸铁对夹式手动浆液阀--概述
Z73X 铸铁对夹式手动浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置
二、铸铁对夹式手动浆液阀--特点
1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔和石墨填料，密封可靠，操作轻便灵活
4、驱动方式为手动型式
三、铸铁对夹式手动浆液阀--引用标准
设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92
四、铸铁对夹式手动浆液阀--性能材料
| 型号 | Z73X-2.5 | Z73X-6 | Z73X-10 | Z73X-16 |
| 工作压力（MPa） | 0.25 | 0.6 | 1.0 | 1.6 |
| 适用介质 | 煤浆、糠浆、纸浆、泥浆、污水、矿渣等 |
| 适用温度（℃） | ≤120 |
| 材料 | 阀体 | 灰铸铁 |
| 闸板 | 铬镍钛不锈钢 |
| 阀体密封圈 | 合成橡胶或聚四氟乙烯 |
| 阀杆 | 铬不锈钢 |
| 支架 | 碳素钢 |
| 填料 | 聚四氟乙烯 |

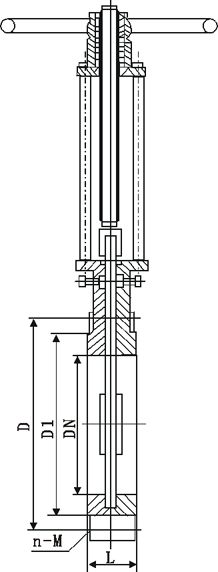

五、铸铁对夹式手动浆液阀--连接尺寸
| 公称通径DN | L | D | D1 | D0 | H | n-M |
| PN6 | PN10 |
| 50 | 48 | 48 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 180 | 305 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 220 | 330 | 8-M16 |
| 100 | 50 | 50 | 180 | 155 | 220 | 380 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 240 | 415 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 280 | 490 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 280 | 550 | 8-M20 |
| 250 | 70 | 70 | 350 | 320 | 360 | 693 | 12-M20 |
| 300 | 80 | 80 | 400 | 368 | 400 | 796 | 12-M20 |
| 350 | 80 | 90 | 460 | 428 | 400 | 895 | 16-M20 |
| 400 | 90 | 120 | 515 | 482 | 500 | 1004 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 500 | 1110 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 600 | 1210 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 700 | 1460 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 800 | 1680 | 24-M27 |
| 800 | 190 | 190 | 950 | 905 | 800 | 1910 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 800 | 2130 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 800 | 2350 | 28-M30 |
| 1200 | 254 | 254 | 1380 | 1325 | 800 | 2650 | 32-M30 |
