Z940H/Z940Y/Z940W 电动钢制楔式闸阀

一、电动钢制楔式闸阀--概述

Z940H/Z940Y/Z940W 型 电动钢制楔式闸阀：电动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为堆焊铁基合金（Z940H-100/160）、堆焊硬质合金（Z940Y-100/160、Z940Y-100I）、不锈钢（Z940W-100P、Z940W-100R），公称压力 PN100、PN160，阀体材料为碳素钢（Z940H-100/160、Z940Y-100/160）、铬钼不锈钢（Z940Y-100I）、铬镍不锈钢（Z940W-100P）和铬镍钼不锈钢（Z940W-100R）的闸阀。

二、电动钢制楔式闸阀--主要性能参数

Z940H、Z940Y、Z940W型电动钢制楔式闸阀主要性能参数
型号	PN	工作压力（MPa)	适用温度（℃）	适用介质	材料
					阀体、闸板、阀盖	闸杆	密封面	填料
Z940H-100	100	10.0	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z940H-160	160	16.0
Z940Y-100	100	10.0					堆焊硬质合金
Z940Y-160	160	16.0
Z940Y-100I	100	10.0	≤550	蒸汽、油品	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z940W-100P	100	10.0	≤200	醋酸类介质	铬镍不锈钢	铬镍不锈钢	本体材料	聚四氟乙烯
Z940W-100R	100	10.0			铬镍钼不锈钢	铬镍钼不锈钢	本体材料

三、电动钢制楔式闸阀--主要外形及结构尺寸

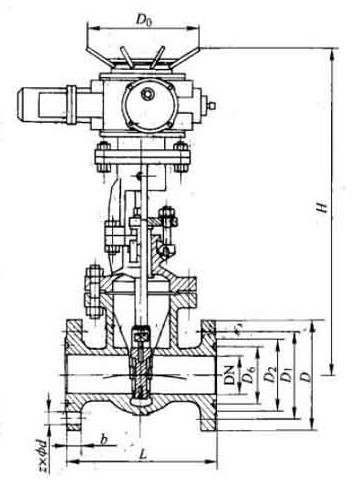

Z940H 、Z940Y 、Z940W 型PN100 电动钢制楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	D6	b	z×Φd	H	重量/kg
50	250	195	145	112	85	28	4×Φ25	650	100
65	280	220	170	138	110	32	8×Φ25	680	120
80	310	230	180	148	115	34	8×Φ25	755	210
100	350	265	210	172	145	38	8×Φ30	830	300
125	400	310	250	210	75	42	8×Φ34	965	440
150	450	350	290	250	205	46	12×Φ34	1020	500
200	550	430	360	312	260	54	12×Φ41	1240	570
250	650	500	430	382	313	60	12×Φ41	1400	900
300	750	585	500	442	364	70	16×Φ48	1920	1020
350	850	655	560	498	420	76	16×Φ54	2010	1250
400	950	715	620	558	480	80	16×Φ54	2100	1390

Z940H、Z940Y、Z940W型PN160 电动钢制楔式闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	D6	b	z×Φd	H	重量/kg
50	300	215	165	132	95	36	8×Φ25	650	170
65	345	245	190	152	110	44	8×Φ30	680	230
80	390	260	205	168	130	46	8×Φ30	755	250
100	450	300	240	200	160	48	8×Φ34	830	390
125	525	355	285	238	490	60	8×Φ41	970	450
150	600	390	318	270	205	66	12×Φ48	168	680
200	750	480	400	345	275	78	12×Φ48	1492	1073
