Z41W 不锈钢法兰闸阀
一、Z41W不锈钢法兰闸阀--概述
Z41W不锈钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
二、Z41W不锈钢法兰闸阀--特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
三、Z41W不锈钢法兰闸阀--执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
四、Z41W不锈钢法兰闸阀--性能规范
| 型号 | 公称压力
(MPa) | 实验压力 | 工作温度(℃) | 适用介质 |
| 强度水（MPa） | 密封（水）空气（MPa） | 低压密封空气（MPa） |
Z41H-16C
Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸类 |
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸类 |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸类 |
| Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸类 |
五、Z41W不锈钢法兰闸阀--主要零件材质
| 阀体/阀盖 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB |
| 零件名称 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 |
| 闸板 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | 1Cr13 |
| 阀杆 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 |
| 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 |
| 垫片 | 304L＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨 |
| 压盖 | ZGICr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02系列 | WCB |
| 填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Ni12M02Ti | 00Cr17Ni14M02 | 1Cr13 |
| 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

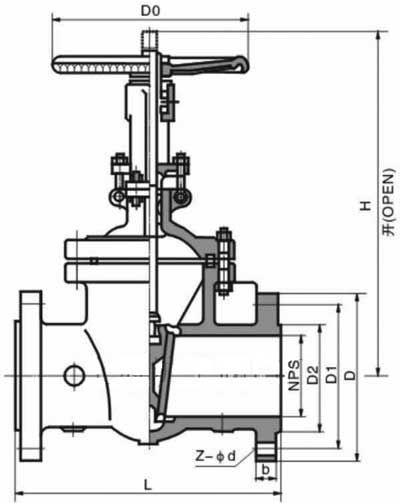

六、1.6MPa主要连接尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
| W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
七、2.5MPa主要连接尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
| W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
八、4.0MPa主要连接尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 |
| H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 |
| W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 |
九、6.4MPa主要连接尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | mm | 170 | 190 | 210 | 230 | 240 | 250 | 280 | 320 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 |
| H | mm | 175 | 180 | 210 | 230 | 350 | 359 | 373 | 435 | 500 | 614 | 674 | 818 | 970 | 1145 | 1280 | 1450 |
| W | mm | 120 | 120 | 140 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 | 450 | 560 | 640 | 800 | 800 |
十、10.0MPa主要连接尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| L | mm | 170 | 190 | 210 | 230 | 240 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 |
| H | mm | 175 | 180 | 210 | 230 | 350 | 359 | 373 | 435 | 500 | 614 | 674 | 818 | 970 |
| W | mm | 120 | 120 | 160 | 180 | 240 | 280 | 320 | 360 | 400 | 450 | 560 | 640 | 720 |
十一、16.0MPa主要连接尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | mm | 170 | 190 | 210 | 230 | 240 | 300 | 340 | 390 | 450 | 525 | 600 | 750 |
| H | mm | 175 | 180 | 210 | 230 | 350 | 359 | 373 | 435 | 500 | 614 | 674 | 818 |
| W | mm | 120 | 120 | 140 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 400 | 450 |
