RVHS 信号消防闸阀

RVHS 信号消防闸阀

一、 信号消防闸阀 --概述

RVHS 型信号消防闸阀具有阀门启闭电信号远距离显示功能。以低压24V供电，当阀门被关闭25％(全开启发1／4)时，阀门被关闭的信号即可传递到控制中心。

二、结构特点及工作原理

RVHS 型 信号消防闸阀 是在特制手动暗杆闸阀的基础上加设电信号装置而成。阀门除了按国家标准设计制造外，并按此阀在自动喷水灭火系统安装及使用特点，采用不锈钢精磨阀杆及便于维护的四氟U型密封，并增设了独特的O型圈阀杆上密封(倒密封)结构，能确保阀门长期处于常开状态下，阀杆不渗漏，有利于吊顶中安装使用。

电信号装置为全密封精密机电盒式结构，盒内采用不锈钢机件及进口电气元件装置设于操作手轮下方不易被碰撞的阀体压盖上，内设微动开在及推动机构，以齿轮与固定的闸阀启闭位置的“通”、“断”电信号。

三、 信号消防闸阀 --用途与特点

安装于各类给排水、建筑、石油、化工、煤气（天然气）、食品、医药、电站、核电、城市排污等管路中，用来控制介质的流量和通断，同时掌握阀门的启闭状态，特别适用于消防系统。

1、采用1个微动开关，实现了在控制室直接观察闸阀的开或关状态。

2、密封效果好，采用全衬胶阀板，阀体无凹槽，不易沉积泥沙，泄流量为零。

3、操作灵活，阀杆采用止推轴承和“O”型圈密封，减少了开关时的摩擦力，解决了填箱漏水问题。

4、阻力损失小，阀体为直通型，减少了流体产生紊流的程度。

5、关键零件均采用特殊材料，基本无需维修，使用寿命长。

四、 信号消防闸阀 --技术参数

1、公称压力：1.0MPa、1.6MPa2、适用介质：清水、油品3、适用温度：0~80°C4、微动开关技术参数：电源：15A，125，250，480VAC

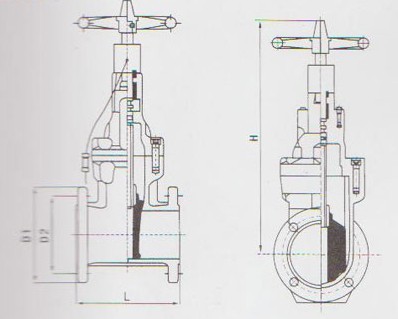

五、信号消防闸阀--主要外型尺寸
