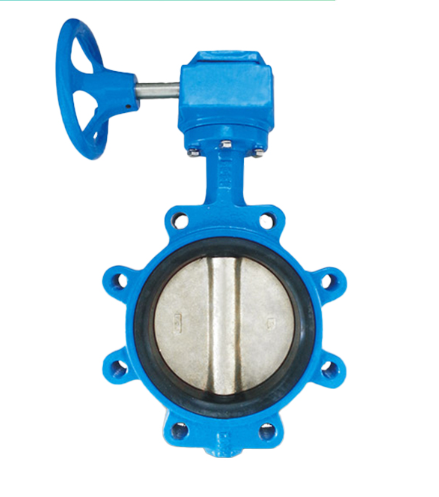

D371XLT型 蝶阀

· 1 产品型号： D371X

· 2 公称通径： DN40~DN2000

· 3 公称压力： PN0.6~1.6MPa

· 4 适用温度： ≤80℃

· 5 适用介质： 水、蒸汽、油品、弱酸碱等

· 6 主要材质： 铸铁、碳钢、不锈钢等

· 7 驱动方式： 手动、蜗轮、气动、电动

· 8 设计标准： GB/T12238-2008、ISO 10631-1994

· 9 法兰连接： GB/T17241.6-2008、JIS B2212-B2214-1999,JIS B2220-2004、JIS B2210-1984、ANSI B 16.5-2009,ANSI B 16.47-2006、ISO 7005-2

· 10 结构长度： GB/T12221 -2005、IS0 5752-1988SBSEN558-1

· 11 压力试验： GB/T13927-2008、JB/T9092-1999、ISO 5028-1993或BS 5755-1-1986

一、D371XLT型蝶阀 产品概述

 D371XLT型蝶阀 驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、对夹，结构形式可选用单偏心、中线式、双偏心、三偏心，密封结构可选用软密封、硬密封，压力范围 pn0.1-10mpa，公称通径为 dn40 ～ 2000mm ，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。

二、D371XLT型蝶阀用途及特点 lt型蝶阀适用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，其主要特点为：
1、设计新颖、结构 合理，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力灵巧。
3、可以任何位置安装，方便。
4、密封件可以更换，密封性能可靠，达到双向密封零泄漏。
5、密封材料耐老化，耐腐蚀，使用寿命长等特点。
6、结构简单，通用互换性好，价格低廉。
7、阀杆密封不易变形从而避免了通常的阀杆泄漏现象。整体支撑性好，稳定、牢固。
8、阀座橡胶用量少，膨胀的潜在影响小，容易将扭矩值控制在适当的范围内采用两截式阀杆无销连接，结构简单紧凑，拆卸极为方便。
9、蝶板具有自动对能，实现了蝶板与阀座小过盈合量配合。酚醛靠背座具有不脱落、抗拉、防泄漏、更换方便等特点。由于阀座密封面与靠背为一体，从而减小了阀座的变形量。

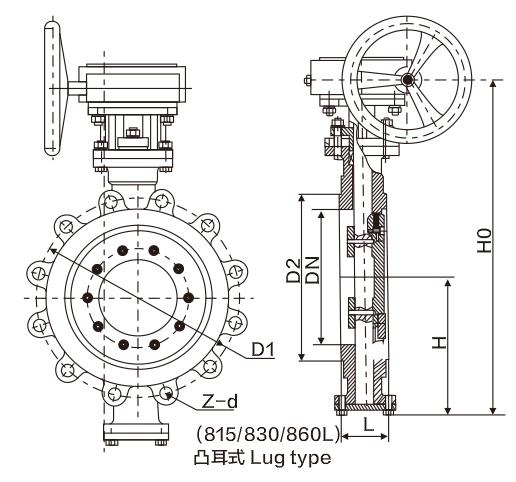

三、D371XLT型蝶阀 主要外形尺寸及重量 （pn1.0/1.6mpa）
