H3 焊接气动角座阀
焊接气动角座阀--产品介绍 ：
气动角座阀以316不锈钢为主要制造材质，广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体，与电磁阀及其他阀门相比，具有投资经济，使用安全，免维护，寿命长的特点。
焊接气动角座阀--选项参数：
气缸材质：不锈钢/聚酰胺 阀座密封：PTFE（温度-20℃~+180℃）/F46（-20℃~+220℃）
选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀
控制形式直动式阀体不锈钢CF8M
结构角座阀阀芯材料不锈钢
接口G1/2-G2阀座密封PTEF
粘度600mm2/s活塞密封FKM/NBR
介质温度PTFE:-10℃~+180℃安装任何位置
环境温度-10℃~+60℃控制介质空气 中性 气体 蒸汽焊接式气动角座阀零件表
名称材料名称材料
阀体CF8M锁紧螺母Hpb59-1
六角螺母1Cr18Ni9Ti指示杆Hpb59-1
阀芯密封垫PTFE常闭弹簧65Mn-D
阀芯体OCr178Ni12Mo2缸体CF8M
阀体密封垫FKM顶盖PC
连接CF8MY型圈FKM
阀杆OCr178Ni12Mo2O型圈NBR
阀杆密封套PTFE阀盖CF8M
阀杆密封圈PTFE含油轴承
压紧密封垫PTFE垫圈Hpb59-1
弹簧挡圈 活塞环FKM
密封弹簧65Mn-D活塞Hpb59-1 参数
接口
英寸内孔
mmKV值
m3/h最大工作
压力(bar)要求最小
气源压力(bar)执行机构
尺寸mm流向
G3/8133.70-164.040阀座上方
G1/2134.20-162.750阀座上方
G3/4208.00-162.750阀座上方
G12519.00-162.063阀座上方
G11/43227.50-162.063阀座上方
G11/24042.00-162.063阀座上方
G25052.00-162.063阀座上方
G21/26577.00-141.680阀座上方1.气动角座阀按汽缸可分为：
单作用和双作用 单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。
双作用（气动头通常为两个孔）；工作原理：给气控制其开关。
压力范围：0-1.6Mpa
介质温度：-10 ℃ ~+180 ℃
环境温度：-10 ℃ ~+60 ℃
阀体材料：不锈钢
密封材料：聚四氟乙烯
执行机构外壳：聚酰按、不锈钢
气动角座阀在生活中的应用：
控制气体：中性气体，空气
控制液体：自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。
2.焊接气动角座阀--应用范围：
①，啤酒饮料等灌装设备/beer & drinks filling machinery；
②，印刷纺织/textile printing&dying；
③，气体工业/gas industry；
④，制药及医疗设备/pharmacy & medical equipment；
⑤，化工行业/chemical industry；
⑥，高温灭菌/disinfection；
⑦，发泡机械/frothing equipment；
⑧，水污染处理/water sewage disposal。
3.角阀工作原理：
在非工作状态下，由于弹簧的作用，阀门常开或常闭。当执行器活塞被压缩气体作用时，阀门打开或关闭，双作用形式靠压缩气体来控制阀门开关
⒉安装环境：
①，控制形式：直动式；
②，管道压力：MAX 1.6MPA(232psi）；
③，控制压力：0.3-0.8MPA(43.5-116psi）；
④，结构：角式
⑤，接口：DN10-DN100;
⑥,介质粘度：600MM2/S；
⑦，介质温度：-10度-+180度（PTFE）;
⑧，环境温度：-10度-+60度；
⑨，安装位置：任意位置（360度任选位置安装）。
4.安装与拆卸：
①，连接阀门至管道，确保阀体所附箭头与流体方向一致（阀体外侧箭头代表流体流动方向，安装请遵循）；
②，焊接式安装：焊接时请拆离执行器；
③，螺纹、法兰、快装式安装：可正常安装；
④，拆卸：拆卸前确保对阀门的气压已解除；轻卸；拆卸后保护好螺纹和密封材料；
⑤，阀体与管道连接紧固需要足够的扭矩力，个尺寸扭矩力值如下：DN15为40Nm，DN20为50Nm，DN25为70Nm，DN32为150Nm，DN40为150Nm，DN50为170Nm，DN80为240Nm，DN100为300Nm。
⑥，安装时，请确保管道内和接口处无残留物。
⑦，安装后，检测与连接处已密封完好，无泄漏，方可使用。

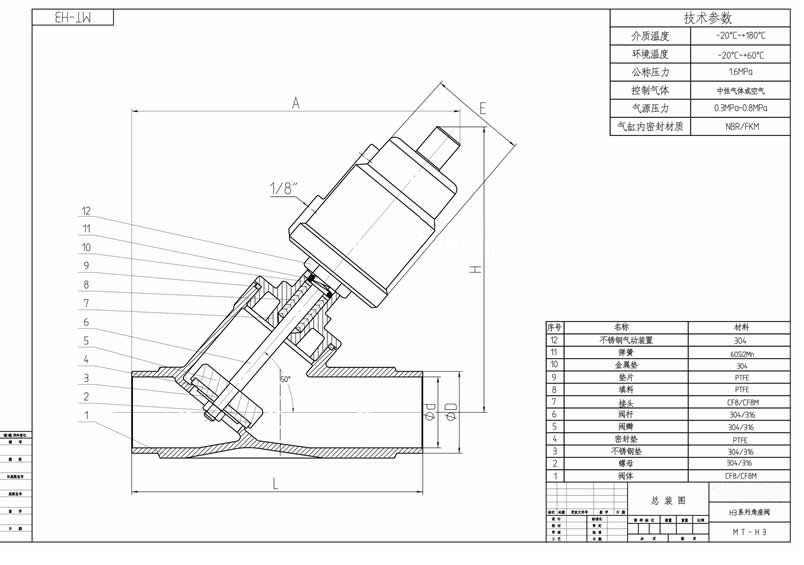

焊接气动角座阀图纸：
