夹套球阀是一种在阀体上加装夹套的球阀。夹套用于加热或冷却流经阀门的介质，以防止介质结晶或结块。用于加热应用的夹套球阀设计有加热夹套，可为阀体和阀内件提供高温蒸汽或油，以确保管道介质保持所需的粘度。夹套球阀采用超大尺寸法兰设计，以增加与管道螺栓连接的间隙。夹套球阀可通过执行器或手动操作。夹套球阀的类型包括一体式夹套球阀、两片式夹套球阀、三片式夹套球阀和三通夹套球阀。夹套球阀的特点包括防火、带加热/冷却夹套、高性能、快速响应和免润滑等。夹套球阀广泛应用于食品工业、熔融或液态硫磺加工、化肥生产、橡胶加工、肥皂制造、聚合物生产以及沥青加工等行业。夹套球阀的优点包括：用途广泛、经久耐用、启闭迅速、强度高、防火、可维修、结构紧凑简单以及防漏。

什么是夹套式球阀？

夹套球阀是指带有夹套的球阀，夹套有助于加热或冷却流体介质，防止介质凝固或结晶。用于加热应用的夹套球阀配备良好的加热夹套，可在阀体和球体部件上施加高温油或蒸汽，以保持介质处于所需状态。这种阀门主要用于液态硫磺和沥青等介质。夹套球阀的夹套覆盖阀体，从一个法兰端延伸到另一个法兰端。阀体通过增加加大的法兰进行改造。例如，公称直径为 2 英寸的夹套球阀通常配备 3 英寸直径的法兰。加大的法兰有助于提供足够的螺栓间隙。夹套球阀用于处理在环境温度下容易凝固的高粘度介质。

夹套球阀可采用导热油、蒸汽和热水等流体作为加热介质。所有夹套球阀在阀体夹套安装或焊接完成后均需进行测试。标准夹套球阀采用铸碳钢和不锈钢制造。客户也可要求采用其他特殊材料制造夹套球阀。阀门与管道之间的连接方式包括螺纹连接和法兰连接。夹套球阀可手动操作，也可使用阀门执行器（电动和气动执行器）驱动。

图：夹套球阀。

夹套球阀的组成部分

阀体

这是夹套球阀的组成部分，容纳所有内部零件。阀体采用碳钢和不锈钢等高强度材料制成，以增强阀门强度并防止腐蚀。阀体包含夹套球阀的进出口，以及加热或冷却介质的进出水口。

执行器/手柄

执行器是自动夹套球阀的组成部分。执行器负责在阀门开启或关闭时提供所需的扭矩。手动夹套球阀使用手轮或手柄进行操作。手动夹套球阀需要阀门操作器。操作器负责在阀门开启或关闭时提供所需的扭矩。

球

这是夹套球阀的组成部分，用于控制流体的流动。球体中间部分有一个孔，当阀门处于开启状态时，流体会流经该孔。

干

阀杆是夹套球阀的组成部分，用于连接阀球和执行器或手柄。阀杆负责将执行器/手柄的扭矩传递给阀球，使阀球能够旋转，从而允许或阻止流体流动。

夹克

阀体内焊接或构造有夹套，以便加热或冷却流体所需的介质可以在阀门内循环，从而相应地释放热量或吸收热量。

座位

阀座是夹套式球阀中用于支撑球体的部件。阀座位于球体和阀体之间，还能防止流体从阀体泄漏。

包装

填料是指用于阀杆中以防止流体泄漏的密封件。

修剪

阀内件是指夹套球阀的内部组件，例如阀座、密封面、密封件、O形圈和球体。

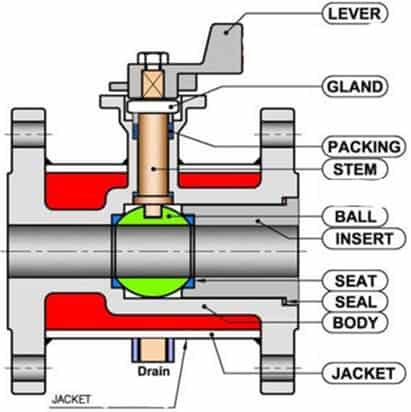

图：夹套球阀的组成部分。

夹套式球阀的工作原理是什么？

夹套球阀的工作原理是利用一个中间带有孔的球体。要打开夹套球阀，只需将手柄逆时针旋转四分之一圈。手动阀手柄的旋转运动通过阀杆传递到阀球，使阀球旋转相同的四分之一圈（90°）。当阀球旋转90°时，其孔与管道平行。这样，流体便可流过阀门进入管道的下一段。电动夹套球阀的工作原理相同。电动阀与手动阀的唯一区别在于，电动阀使用执行器来提供开启或关闭阀门所需的旋转力。要关闭夹套球阀，只需将手柄/执行器顺时针旋转90°，使阀球也朝同一方向旋转。此时，阀球的孔与管道垂直，从而阻断流体流动。为了确保流经阀门的流体保持所需的粘度，需要将热介质通过阀门夹套。这有助于介质散热。这种加热有助于降低介质粘度，防止其粘附在夹套球阀或管道内壁上。此类介质包括高粘度沥青、肥皂、聚合物等。

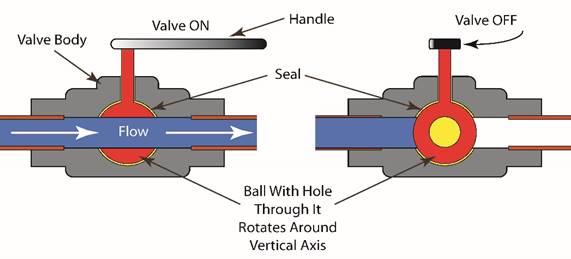

图：夹套球阀的工作原理。

夹套球阀的类型

一体式夹套球阀

这是一种一体式铸造夹套球阀。一体式夹套球阀不会发生流体泄漏，因为阀门在制造完成后会经过测试，以确保焊接接头无缺陷。由于与同等尺寸的其他阀门相比，一体式夹套球阀的材料消耗量更少，因此价格也最便宜。然而，一体式夹套球阀无法打开进行清洗或维修。这些阀门一旦损坏，就只能报废。

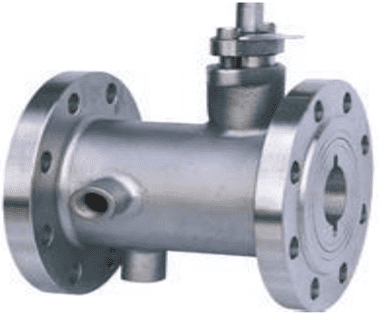

图：一体式夹套球阀。

两片式夹套球阀

这是一种夹套式球阀，由两部分阀体组成。其中一部分包含阀体和一个端接头，另一部分包含阀内件和第二个端接头。与一体式球阀不同，两件式夹套球阀可以在现场进行检查、清洁和维修。但是，要维修或清洁两件式夹套球阀，必须将其从管道上拆下。

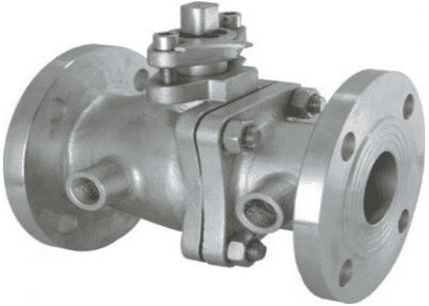

图：两片式夹套球阀。

三片式夹套球阀

三片式夹套球阀是由三个部件组成的球阀。这三个部件通过螺栓和螺母连接在一起，形成一个无泄漏的阀体。三片式夹套球阀的优势在于，无需将整个阀体从管道上拆下，即可从管道中取出阀杆、球体和阀座等中心部件。这一特性使得三片式夹套球阀在清理积聚的固体、更换球体、填料函和阀座方面非常高效。然而，与单片式和两片式球阀相比，三片式夹套球阀的价格更高。

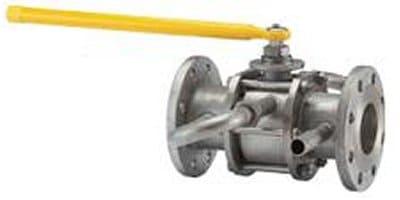

图：三片式夹套球阀。

三通夹套球阀

这是一个三通夹套球阀。这三个端口可用作混合阀或分流阀。因此，三通夹套球阀有两种结构：L 型和 T 型。L 型夹套球阀用于将流体从一个方向分流到另一个方向。T 型夹套球阀用于混合和分流流体。当 T 型用于混合流体时，它从两个端口接收两股流体，混合后形成一股流体流出。当 T 型用于分流流体时，它从入口端口接收流体，并将流体分成两股，分别从两个出口端口流出。

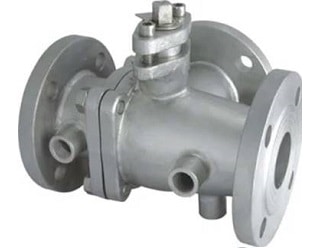

图：三通夹套球阀。

夹套球阀的特点

• 夹套式球阀带有加热夹套或冷却夹套。

• 夹套式球阀性能优异。

• 它们不含润滑剂。

• 这些阀门的设计应该很简单。

• 夹套式球阀应具有低压降。

• 他们必须迅速采取行动。

• 夹套球阀必须具有高强度和防火性能。

夹套球阀的应用

• 夹套球阀广泛应用于食品行业，例如植物油、酱料和巧克力等的生产。

• 它们用于熔融或液态硫磺的加工。

• 这些阀门用于化肥生产。

• 夹套球阀用于沥青和煤焦油的输送工艺中。

• 它们用于橡胶制品的生产。

• 夹套球阀用于聚合物产品的制造。

• 夹套球阀用于肥皂制造工艺中。

• 它们用于油漆和油墨的生产。

夹套球阀的优点

• 夹套球阀可以清洗、检查和修理。

• 夹套球阀可用于不同行业的不同应用。

• 这些阀门是防火的。

• 夹套式球阀经久耐用。

• 它们设计紧凑简洁。

• 根据用户喜好，它们可以手动操作，也可以使用执行器操作。

• 夹套球阀密封性极佳，无流体泄漏。

• 夹套球阀适用于高温高压环境。

夹套球阀的缺点

• 与其他球阀相比，夹套球阀价格更高。

• 夹套球阀的工作原理是依靠热量改变流体粘度。如果没有热量，阀门可能无法工作。

• 这些阀门适用于粘稠流体，而粘稠流体容易导致阀门堵塞。

夹套球阀故障排除

夹套球阀运行不顺畅

• 阀门内有固体或泥浆状物质。请清洁阀门内部。如有必要，请更换球体、阀座和阀杆。

• 球体因介质腐蚀而损坏。请更换一个由耐腐蚀材料制成的球体。

• 阀座和球体上有流体粘附。清洁夹套球阀内部。必要时更换阀座和球体。

• 阀座因高温变形。更换为耐热性更高的阀座。必要时更换夹套球阀。

外部液体泄漏

• 当介质温度较高或阀门操作频率较高时，填料密封件的密封性能会逐渐下降。此时应更换填料密封件。此外，尝试稍微拧紧填料密封件上的螺母和螺栓。

• 由于腔体内压力异常，填料密封性能降低。更换阀球时，应使用带有泄压孔的阀球。

• 流体中的泥浆和固体颗粒会损坏阀座和球体。保持夹套球阀内部清洁。必要时更换阀座或球体。

座椅漏水

• 球体被液体腐蚀。请更换一个耐腐蚀的球体。

• 阀座因高温变形。请更换为耐热性更高的阀座，或更换夹套球阀。
