三偏心金属密封蝶阀的密封原理

传统观念认为蝶阀仅适用于低温、低压、密封要求较低的场合。但随着现代工艺技术和材料工业的不断发展，蝶阀的应用范围已远远超出以往，几乎可以替代大多数传统阀门，广泛应用于各个工业领域。其中，三偏心金属密封蝶阀尤为引人注目。
这是因为三偏心蝶阀的关闭方式与闸阀类似，都是通过扭矩实现的。阀门关闭扭矩越大，阀座的密封效果越好。因此，有人将三偏心蝶阀称为90°旋转闸阀。在工厂的大规模检修中，越来越多的三偏心蝶阀正在取代闸阀。因此，一些三偏心蝶阀生产厂家专门生产与闸阀长度相同的三偏心蝶阀，并将这种三偏心金属密封蝶阀称为三偏心闸阀。

三偏心金属密封蝶阀密封原理分类
如果根据偏心距，即阀杆和阀板的位置，将蝶阀分为四种类型。三偏心蝶阀是目前工业管道中性能优异的一种蝶阀。根据密封形式，三偏心蝶阀属于硬密封蝶阀。因此，三偏心蝶阀具有硬密封蝶阀的特点，耐高温、耐腐蚀，使用寿命长。由于三偏心蝶阀在阀座表面直接堆焊了耐高温腐蚀合金材料，因此也具有与软密封蝶阀相同的良好密封性能。那么，三偏心蝶阀的原理是什么？这里的“三偏心”指的是什么呢？
三偏心蝶阀的密封面为倾斜锥面，阀体阀座与蝶板密封圈接触。其工作原理是通过操作传动装置驱动蝶板运动。蝶板运动过程中，密封圈与阀座完全接触，利用弹性变形实现密封。
三偏心蝶阀的一个显著特点是改变了阀门的密封结构，不再依赖传统的位置密封，而是采用扭转密封。这意味着密封并非依靠阀座的弹性变形，而是依靠蝶板密封面与阀座接触面的压力来实现密封效果。这有效解决了金属阀座泄漏量大的问题，并且由于接触面压力与介质压力成正比，因此三偏心蝶阀具有很强的耐高压耐高温性能。

三种偏心距金属密封蝶阀密封原理

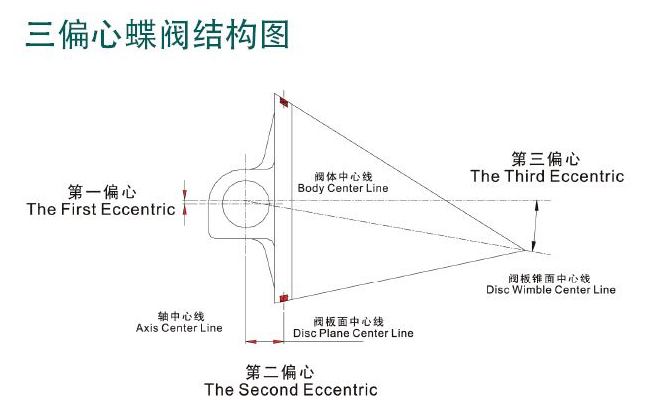

：第一偏心距：密封面平面与阀杆中心线的偏差；
第二偏心距：阀体中心线与阀杆中心线的距离；
第三偏心距：阀体密封面所在锥面的中心线与阀体通道中心线之间的夹角。

三偏心金属密封蝶阀的密封原理
1.1 中心对中心蝶阀
这种蝶阀的阀板以阀杆为中心对称布置。阀座为弹性阀座，耐温耐压等级多为150#；由于阀座弹性体材料的耐温性限制，适用温度一般限制在120℃以内。阀门密封性能良好，达到ANSI-B104 6级或零泄漏；启闭所需扭矩相对较大。这种阀门的结构一般为单阀杆，直径通常小于500mm。弹性阀座覆盖阀体，介质不与阀体直接接触，具有良好的抗腐蚀性能。
1.2 单偏心蝶阀
这种蝶阀的阀杆与阀板在一个方向上存在偏心。单偏心蝶阀的阀座大多采用非金属材料，具有弹性阀体，额定温度和压力为150#及以下；适用温度一般不超过120℃；阀门的密封性能略逊于中心对置蝶阀；启闭所需的扭矩小于中心对置蝶阀。单偏心蝶阀通常为大直径蝶阀，阀杆多采用两段式结构。1.3
双偏心蝶阀
这种阀门的阀杆与阀板之间存在两个方向的偏心，阀门的密封面呈圆台状。双偏心蝶阀又称高性能蝶阀，有两个额定温度和压力等级：150#和300#；工作温度取决于阀座材料的耐温性能。阀座分为弹性阀体和金属阀座两种类型。弹性阀体阀座的密封等级可达ANSI-B104 6级或零泄漏。金属阀座通常由金属板材加工而成，密封等级一般为4级。
防火双偏心蝶阀的阀座由弹性阀体阀座和金属板材阀座组成。正常情况下，由弹性阀座密封，密封等级可达ANSI-B104 6级；发生火灾时，由于弹性阀座燃烧，由金属阀座密封，阀门的密封等级降至ANSI-B104 4级。

三偏心金属密封蝶阀的密封原理

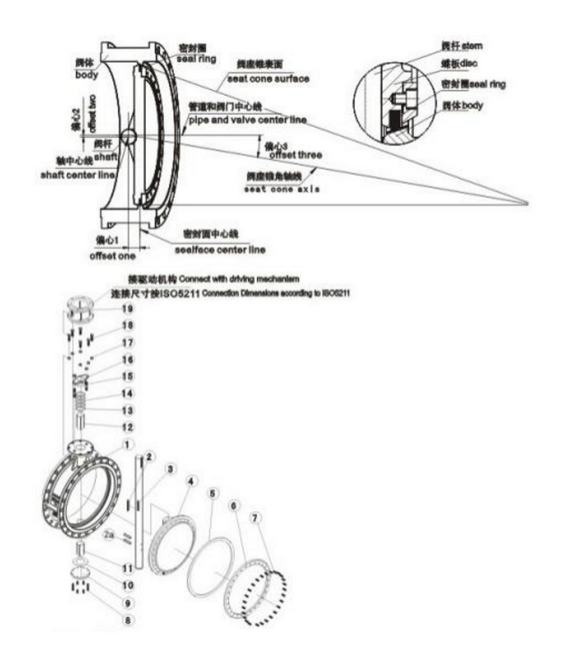

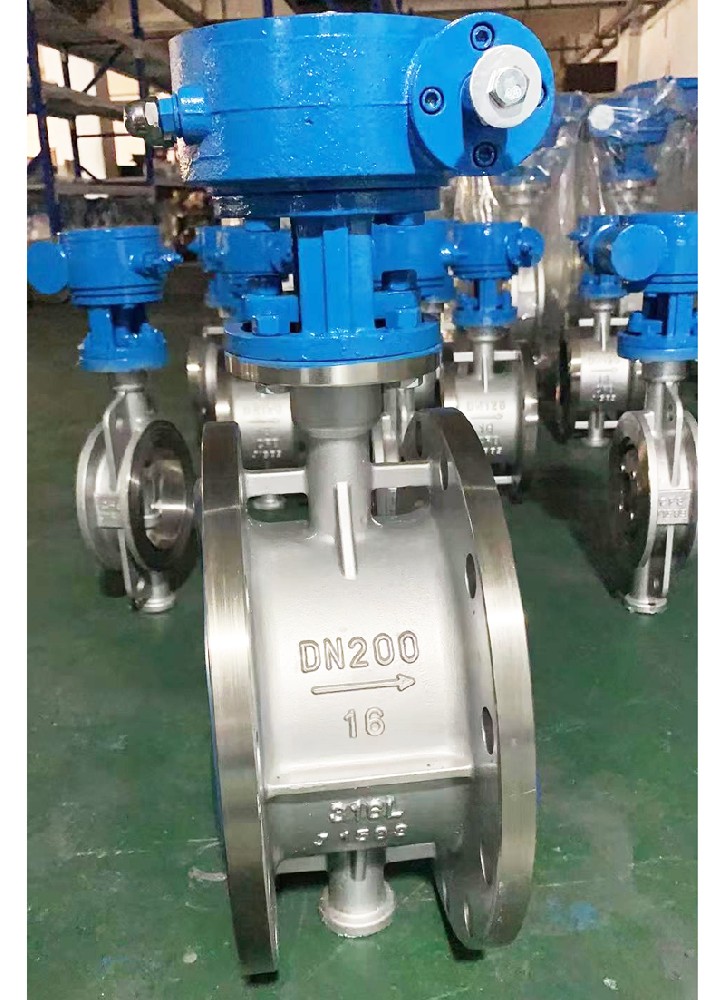

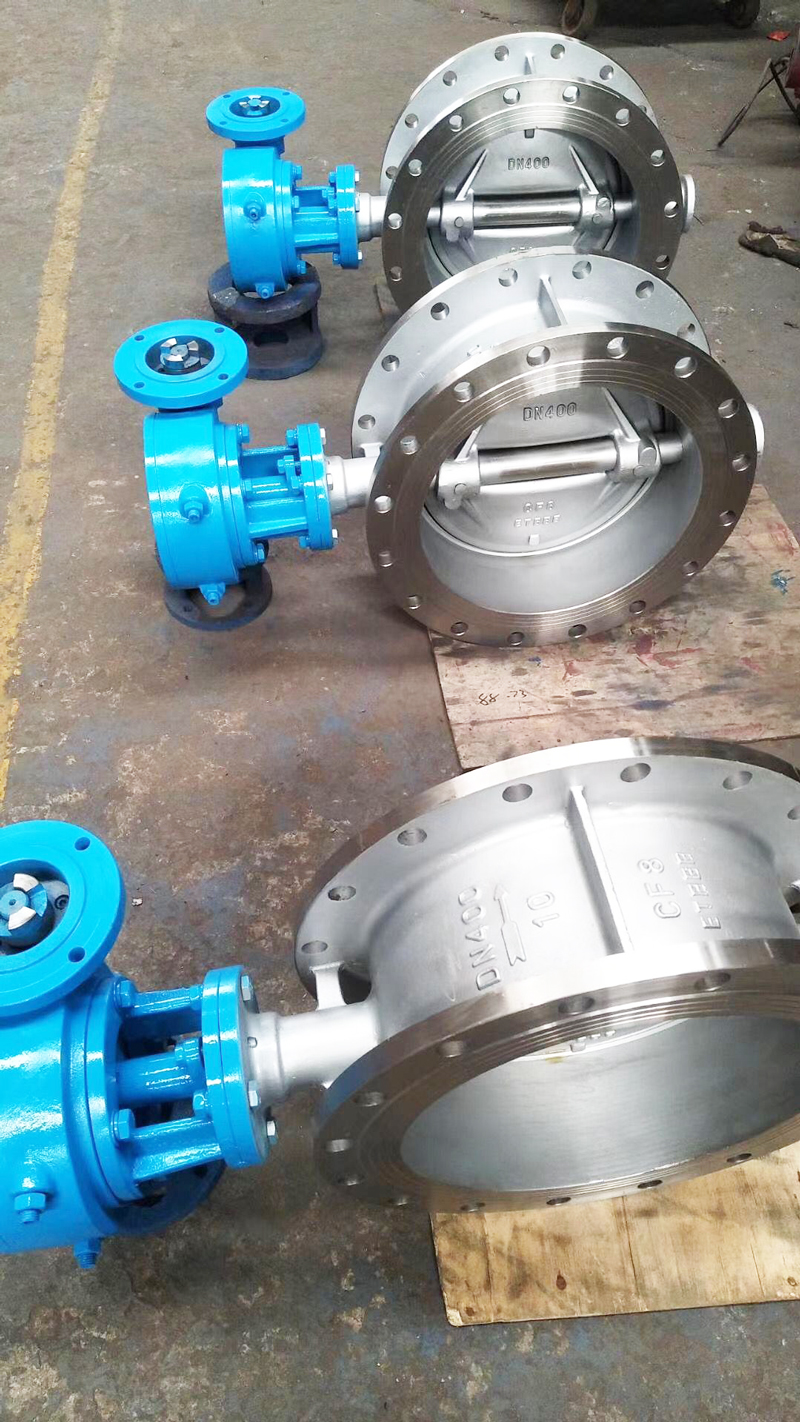

典型的三偏心金属密封蝶阀，除阀杆和阀板存在两个偏心外，阀板与阀座的密封面呈倾斜圆锥形（即所谓的三偏心中的第三个偏心）。阀门关闭时，由于偏心作用，阀板向前移动，关闭过程中阀板与阀座之间无摩擦，阀板直接压在阀座上，从而保证了阀门的使用寿命；此外，由于该阀门密封圈（无论安装在阀座上还是阀板上）具有一定的弹性，且弹性圈内部凸起与弹性圈之间的间隙很小，弹性圈可以略微移动；阀门关闭时，在关闭力的作用下，弹性密封圈可以自动移动到受力均匀的位置。此外，弹性环发生少量变形，阀座处的密封环受力均匀，从而达到密封状态。

不同偏心结构的蝶阀性能变化：
随着阀板偏心率的增加和阀板厚度的增加，流体流经三偏心蝶阀的阻力增大；蝶阀偏心率的增加也会显著影响阀门的性能。通过对四种不同类型蝶阀的比较可以看出，三偏心蝶阀能够产生较大的压降，可用作调节阀；流体流经阀门时的压降随着偏心率的增加而增大；但与其他一些非蝶阀相比，三偏心蝶阀的压降仍然相对较小。蝶阀偏心率的变化也会影响阀座的密封性能。部分三偏心蝶阀具有良好的阀座密封性能。随着偏心轮数量的增加，阀门开启和关闭所需的扭矩减小，因此三偏心蝶阀的开启和关闭扭矩远小于其他类型的蝶阀。随着偏心数的变化，蝶阀的额定温度和压力范围以及适用温度范围也会发生显著变化。三偏心蝶阀的适用温度和压力范围与其他类型的蝶阀有所不同。

三偏心金属密封蝶阀密封原理的优势
4.1 良好的切割性能
三偏心金属密封蝶阀利用扭矩切断阀门，因此阀座处具有良好的密封性能，这也是为什么有人称之为零泄漏阀的原因。介质中含有的固体颗粒或污垢对三偏心金属密封蝶阀的切割性能没有显著影响，因为阀门关闭时介质流量较大，可以防止污垢在阀座处积聚。
4.2 应用范围广
三偏心金属密封蝶阀具有很宽的温度和压力范围（-253～815℃，衬里式三偏心金属密封蝶阀可承受更高的温度）。某厂家生产的三偏心金属密封蝶阀的压力等级范围为150#～2500#；管道直径范围为DN80mm～DN2200mm，这是大多数其他结构类型的阀门无法实现的。
4.3 本质防火安全
普通防火蝶阀在发生火灾时，阀门密封处的非金属材料会在高温下燃烧或损坏，导致阀门的密封性能在火灾前后发生变化。而三偏心金属密封蝶阀，又称本质防火安全蝶阀，由于阀座和阀板的密封面上没有非金属物，因此在火灾前后密封性能不会发生变化。4.4
使用寿命长
三偏心金属密封蝶阀是一种金属对金属密封的阀门，其密封面上没有聚四氟乙烯、橡胶或其他非金属材料。因此，它可以确保阀门耐磨损，长期运行不变形，也不会因阀座变形而导致阀门泄漏。在三偏心金属密封蝶阀的开启和关闭过程中，阀板和阀座立即分离，两者之间没有摩擦。因此，三偏心金属密封蝶阀使用寿命长，不易泄漏，备件消耗少，维护成本低。4.5
良好的调节性能
三偏心蝶阀具有一定的调节性能，常被用作调节阀。4.6
体积小，重量轻

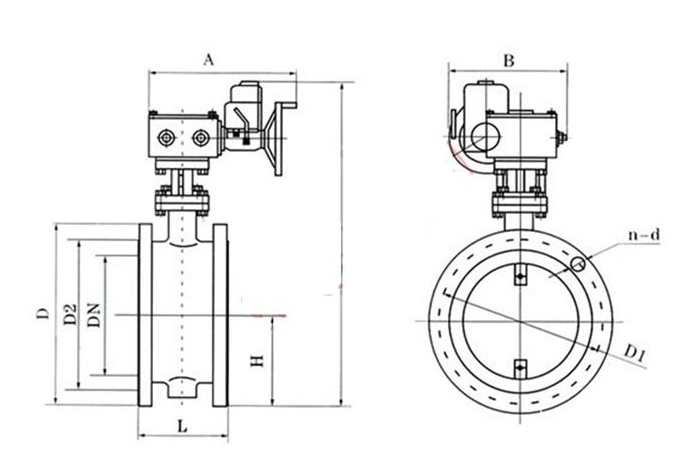

与其他同口径同压力等级的阀门相比，三偏心金属密封蝶阀尺寸更小、重量更轻，因此成本更低。此外，该阀门易于布置，管道支撑也更简单。采用150#DN600mm法兰连接的三偏心硬密封蝶阀的高度、长度和重量分别为1088mm、267mm和425kg；而采用相同150#DN600mm法兰连接的闸阀的长度、高度和重量分别为3300mm、508mm和970kg。
4.7 多种变形设计
三偏心金属密封蝶阀具有多种变形设计，以满足不同的工业生产需求，例如：带夹套的三偏心金属密封蝶阀（用于高温环境）、带衬里的三偏心金属密封蝶阀（用于超高温环境）以及带散热片的超低温蝶阀（用于超低温应用）。此外，还有专为乙烯裂解炉出口设计的带蒸汽吹扫功能的三偏心金属密封蝶阀。三偏心金属密封蝶阀的连接方式多种多样，例如卡箍、耳轴、法兰和焊接。4.8
多种阀门材质可选
三偏心金属密封蝶阀可采用多种材料制成，例如碳钢、低温碳钢、不锈钢、蒙乃尔合金、哈氏合金和钛锆双相合金，以满足不同的工艺要求。4.9
易于自动控制
90°旋转开启和关闭是蝶阀的固有特性。 90°旋转执行器的结构比线性行走结构更简单，动作速度更快，能够满足工业中阀门快速启闭的需求。同时，由于三偏心金属密封蝶阀启闭所需的操作扭矩较小，因此蝶阀所配备的执行器尺寸也比其他阀门更小。此外，蝶阀易于配备自动控制执行器，为自动化创造了条件。4.10
高阀门系数
与其他阀门相比，相同直径的三偏心蝶阀的阀门系数Kv远大于截止阀。在相同的液压条件下，使用三偏心蝶阀时，由于其压降较小，其直径可以比其他阀门更小。

本实用新型公开了一种三偏心硬密封蝶阀
，其包括中空圆柱结构的蝶阀阀体。蝶阀阀体内部的活动套筒与盘式阀体连接，阀体沿直径方向与蝶阀阀体活动套筒套接的第一旋转轴固定连接。在第一旋转轴的正下方安装有与第一旋转轴同轴的辅助轴，第一旋转轴内部的活动套筒与辅助轴活动套筒套接的第二旋转轴连接。在第一旋转轴和辅助轴之间安装有固定套筒，该固定套筒与阀体固定连接。固定套筒两侧对称地安装有连接件，连接件与第一旋转轴和辅助轴固定连接。伸入固定套筒内的第二旋转轴的一端固定套接有锥齿轮，锥齿轮的一侧与从动齿轮啮合。本实用新型采用安装在阀体外圈上的密封圈进行传统一级密封，然后利用推板和挡圈在阀体一侧进行二级密封，从而提高了蝶阀的密封效果和性能。
