DQ61W-16P 手动焊接浮动球直通流道硬密封不锈钢（304、316）低温球阀

低温球阀分为低温浮动球阀和低温固定球阀两类,DQ61W低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等

全国热线135 2453 5400

详情介绍

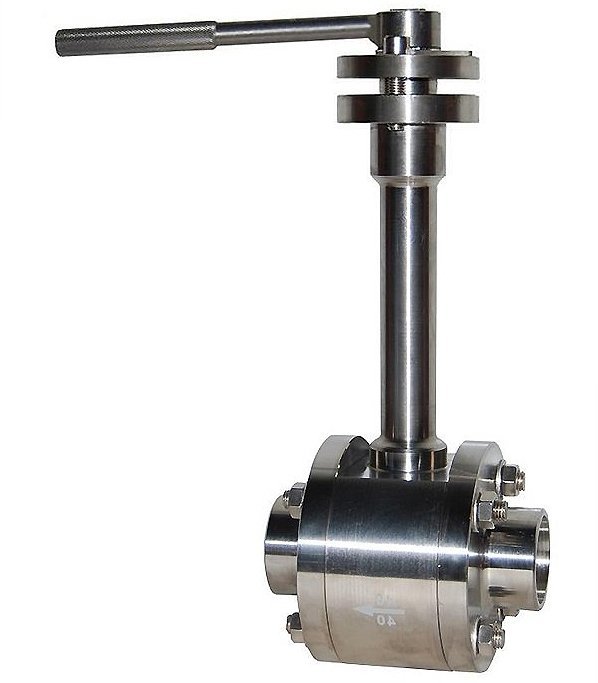

DQ61W-16P 手动焊接浮动球直通流道硬密封不锈钢（304、316）低温球阀.

超低温上装式球阀球体由阀体上端装入，主要用于管道切断的阀门，可直接在线保养和维护。采用可调节式的弹簧预紧阀座设计。在弹簧和介质压力作用下，将阀座推向球体，保证低温低压下的密封性能。采用DBB、DIB-1、DIB-2弹性阀座结构，自带的排放功能。

超低温上装式球阀的阀座密封圈材料是PCTFE，阀座背面采用唇型圈密封结构，由于在低温工况下密封面产生塑性收缩，唇型圈内的弹簧力起到密封的自动补尝作用，确保低温工况密封性能。唇型圈密封圈材质为耐低温材料ELGILOY+PTFE，在-196℃工况下，具有优良的密封性能。

阀体整体铸造、泄漏点少。

加长阀盖设计、带隔离板，确保阀杆填料在低温下不结冰，保证密封性能。

阀杆采用低泄漏石墨填料密封。

阀杆防飞出、防火、防静电设计。

超低温上装式球阀在管线上拆卸简单迅速，维修方便快捷。当阀门在管线上出现故障需要修理时，不必从管线上拆卸阀门，只须拆掉阀盖螺栓和螺母，将阀盖和阀杆组合件一起从阀体中取下来，然后取出球体和阀座组合件，即可在线维修球体和阀座，节省维修时间。

产品介绍：
低温球阀用途:
低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根据我公司的设计和计算确定.低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。
低温球阀概述：
液化天然气阀门的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。因此，在开发、设计、研制液化天然气阀门的过程中，材质是首要关键的问题。阀体、阀盖采用：LCB(-46℃)、LC3(-101℃)、CF8（304）(-196℃).
我厂对所生产的低温阀门经特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-8小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。
感谢您访问我们的网站【】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
公司主要产品有: 国标.美标.球阀(硬密封球阀,软密封球阀,锻钢球阀),蝶阀(硬密封蝶阀,软密封蝶阀,双向压蝶阀,伸缩蝶阀,)，其他：闸阀,截止阀,止回阀,高温高压阀,调节阀, 水力控制阀,真/水空阀门,保温阀,冶金阀门等高、中、低压阀门。主体材料有:WCB,A105， LCB, WC1, WC6, WC9, CF8(304), CF8M(316), CF3(304L), CF3M(316L), CN7M,F51，F53，双相不锈钢, 蒙乃尔合金等；主要公称压力:0.1～42.0MPa (150Lb～2500Lb),使用温度为:-196～570℃。驱动方式有手动,齿(蜗)轮、电动、气动等。产品执行标准：GB、JB、 HG、SH、ANSI(ASME)、API、JIS、DIN、NF、ISO等国内外标准。质量可靠、价位合理、交货快捷，并提供优质满意的售前、售中、售后服务。
产品参数：
PN16

DN/	尺寸
DN/	L	D	D1	D2	b	∫	Z-фd	LO	H
15	130	95	65	45	14	2	4-14	120	75
20	140	105	75	55	14	2	4-14	130	84
25	150	115	85	65	14	2	4-14	150	90
32	165	135	100	78	16	2	4-18	190	107
40	180	145	110	85	16	3	4-18	220	127
50	200	160	125	100	16	3	4-18	230	140
65	220	180	145	120	18	3	4-18	270	164
80	250	195	160	135	20	3	8-18	300	177
100	280	215	180	155	20	3	8-18	330	206
125	320	245	210	185	22	3	8-18	600	292
150	360	280	240	210	24	3	8-23	800	320
200	400	335	295	265	26	3	12-23	1200	365

PN25

DN/	尺寸
DN/	L	D	D1	D2	b	∫	Z-фd	LO	H
15	130	95	65	45	16	2	4-14	120	75
20	140	105	75	55	16	2	4-14	130	84
25	150	115	85	65	16	2	4-14	150	90
32	165	135	100	78	18	2	4-18	190	107
40	180	145	110	85	18	2	4-18	220	127
50	200	160	125	100	20	3	4-18	230	140
65	220	180	145	120	22	3	8-18	270	164
80	250	195	160	135	22	3	8-18	300	177
100	280	230	190	160	24	3	8-23	330	206
125	320	270	220	188	28	3	8-25	600	292
150	360	300	250	218	30	3	8-25	800	320
200	400	360	310	278	34	3	12-25	1200	365

PN40

DN		尺寸
DN	L	D	D1	D2	D6	b	∫	Z-фd	LO	H
15	130	95	65	45	40	16	2/4	4-14	120	75
20	140	105	75	55	51	16	2/4	4-14	130	84
25	150	115	85	65	58	16	2/4	4-14	150	90
32	180	135	100	78	66	18	2/4	4-18	190	107
40	200	145	110	85	76	18	3/4	4-18	220	127
50	220	160	125	100	88	20	3/4	4-18	230	140
65	250	180	145	120	110	22	3/4	8-18	270	164
80	280	195	160	135	121	22	3/4	8-18	300	177
100	320	230	190	160	150	24	3/4.5	8-23	330	206
125	400	270	220	188	176	28	3/4.5	8-25	600	292
150	400	300	250	218	204	30	3/4.5	8-25	800	320
200	502	375	320	282	260	38	3/4.5	12-30	1200	365

PN63

DN		尺寸
DN	L	D	D1	D2	D6	b	∫	Z-фd	LO	H
15	140	105	75	55	40	18	2/4	4-14	130	80
20	152	125	90	68	51	20	2/4	4-18	150	89
25	180	135	100	78	58	22	2/4	4-18	190	95
32	200	150	110	82	66	24	2/4	4-23	220	112
40	220	165	125	95	76	24	3/4	4-23	230	132
50	250	175	135	105	88	26	3/4	4-23	270	145
65	280	200	160	130	110	28	3/4	8-23	300	169
80	320	210	170	140	121	30	3/4	8-23	330	182
100	360	250	200	168	150	32	3/4.5	8-25	600	211
125	381	295	240	202	176	36	3/4.5	8-34	800	302
150	403	340	280	240	204	38	3/4.5	8-34	1200	330

Q47球阀

公称尺寸	公称压力
	PN10-PN25			PN25-PN50		PN63	PN100
	结构长度
	短	中	长	短	长	②
DN10	102	130	130	-	130	-	-
DN15	108	130	130	140	130		165
DN20	117	130	150	152	150		190
DN25	127	140	160	165	160		216
DN32	140	165	180	178	180		229
DN40	165	165	200	190	200		241
DN50	178	203	230	216	230	292	292
DN65	190	222	290	241	290	330	330
DN80	203	241	310	283	310	356	356
DN100	229	305	350	305	350	406	432

Q47球阀

公称尺寸	公称压力
	PN10-PN25			PN25-PN50		PN63	PN100
	结构长度
	短	中	长	短	长	②
DN125	245	356	400	381	400	-	508
DN150	267	394	480	403	480	495	559
DN200	292	457	600	419（502）①	600	597	660
DN250	330	533	730	457（568）①	730	673	787
DN300	356	610	850	502（648）①	850	762	838
DN350	381	686	980	762	980	826	889
DN400	406	762	1100	838	1100	902	991
DN450	432	864	1200	914	1200	978	1092
DN500	457	914	1250	991	1250	1054	1194
DN600	508	1067	1450	1143	1450	1232	1397
DN700	-	-	-	-	-	1397	1700
基本系列	3	12	1	4	1	5	5
