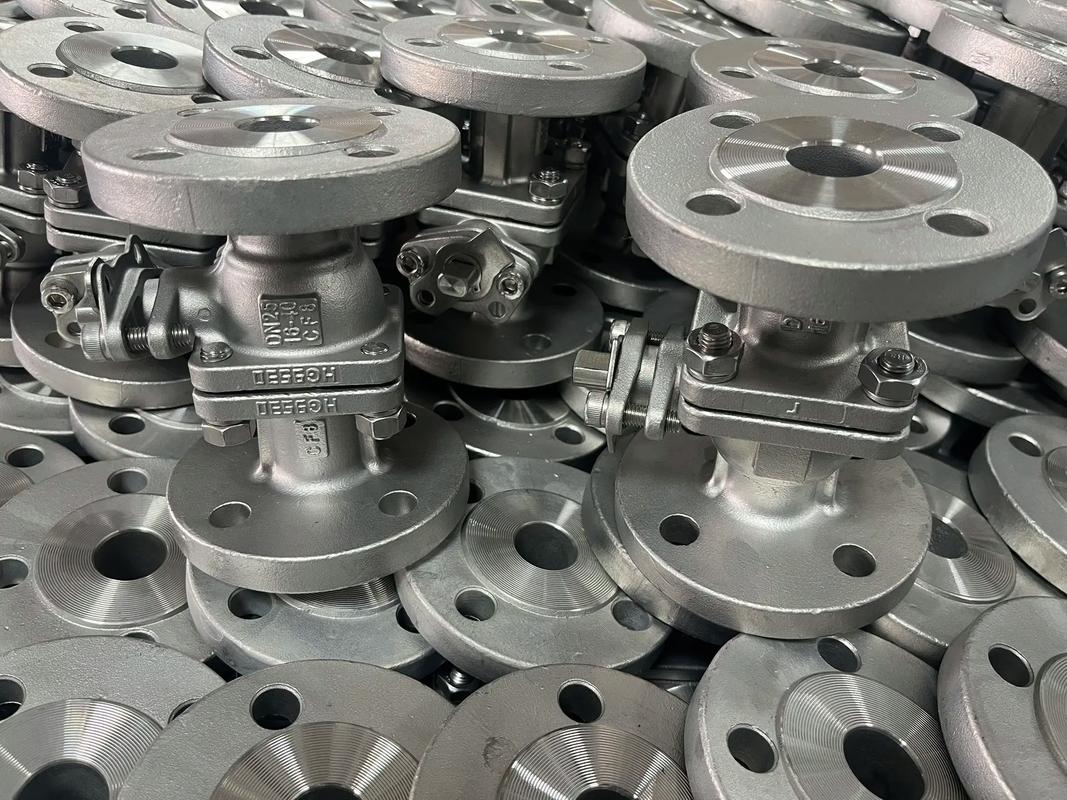

Q41F-JIS按日本标准设计日标K级法兰式手动球阀

日标球阀，是一种控制流量大小的开关零件。日标球阀通常分为法兰式和螺纹连接式，其二者区别在它们的连接管道方式有所不同，但阀门的总体设计结构、布局与启闭件相差无异，均是球体绕阀体中心轴线作90°旋转运动从而来达到控制管道开启、关闭介质。

全国热线135 2453 5400

日标球阀，是一种控制流量大小的开关零件。日标球阀通常分为法兰式和螺纹连接式，其二者区别在它们的连接管道方式有所不同，但阀门的总体设计结构、布局与启闭件相差无异，均是球体绕阀体中心轴线作90°旋转运动从而来达到控制管道开启、关闭介质。

设计依据日标系列

设计标准 BS5351

法兰连接结构长度 JIS B2002

结构长度(焊接) -

连接法兰 JIS B2212 B2214

对焊端 -

试验和检验 JIS B2003

‌Q41F-JIS法兰球阀的尺寸对照表如下‌：

规格(mm)	尺寸(mm)
1/2" (15)	L=130mm, D=95mm, K=65mm, Y=40mm, d=46mm, C=14mm, f=2mm, H=75mm, A=130mm, n-do=4-14mm
3/4" (20)	L=105mm, D=75mm, K=51mm, Y=56mm, d=58mm, C=16mm, f=2mm, H=75mm, A=140mm, n-do=4-14mm
1" (25)	L=160mm, D=115mm, K=85mm, Y=65mm, d=66mm, C=16mm, f=2mm, H=90mm, A=140mm, n-do=4-14mm
1-1/4" (32)	L=180mm, D=140mm, K=100mm, Y=76mm, d=76mm, C=18mm, f=3mm, H=110mm, A=170mm, n-do=4-18mm
1-1/2" (40)	L=200mm, D=150mm, K=110mm, Y=84mm, d=84mm, C=18mm, f=3mm, H=130mm, A=200mm, n-do=4-18mm
2" (50)	L=230mm, D=165mm, K=125mm, Y=99mm, d=99mm, C=20mm, f=3mm, H=140mm, A=220mm, n-do=4-18mm
2-1/2" (65)	L=290mm, D=185mm, K=145mm, Y=118mm, d=118mm, C=22mm, f=3mm, H=170mm, A=350mm, n-do=8-18mm
