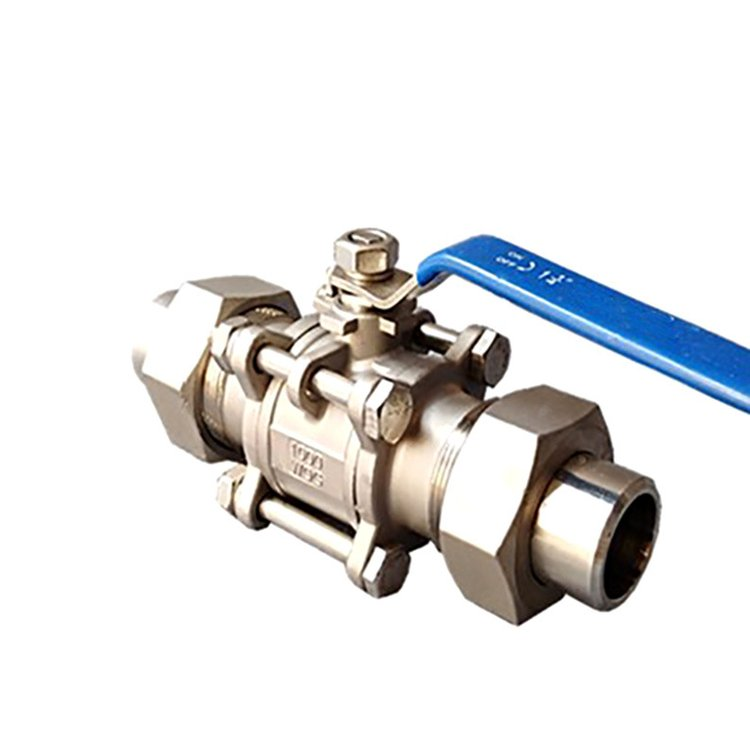

Q21F-16PR 手动卡套浮动球直通流道软密封不锈钢（304、316）球阀
产品名称： | 三片式活接对焊球阀 | 产品型号： | Q21F |
公称通径： | DN6～DN100 | 结构形式： | 球形 |
公称压力： | 1.6Mpa～6.4Mpa（W.O.G） | 连接方式： | 活接对焊 |
适用温度： | -20～232℃～350℃ | 驱动方式： | 手动、电动、气动 |
阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
适用介质： | 水、油、气及某些腐蚀性液体 |
|
|
产品说明
Q21F三片式活接对焊球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点
1由三部分组成，便于后期维护与更换。
2先进的硅溶胶工艺，结构合理、造型美观。
3阀座采用弹性密封结构，开关省力，轻巧，密封性能良好。
4阀杆采用有倒密封下装式结构，阀杆不会因为内部受压飞出，确保安全性。
产品特征
公称压力 | 1.6-6.4MPa |
适用稳定范围 | -20～232℃～350℃ |
适用介质 | 水、油、气及某些腐蚀性液体（W。O。G） |
对焊标准(BW) | GB12224.ANSIB16.25 |
主要零件材料
零件名称 | 材质 |
阀体 | 不锈钢CF8M | 碳钢WCB |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
阀盖 | 不锈钢CF8M | 碳钢WCB |
球体 | 不锈钢SS316 | 不锈钢SS304 |
阀杆 | 不锈钢SS316 | 不锈钢SS316 |
螺母 | 不锈钢SS304 | 不锈钢SS304 |
垫圈 | 不锈钢SS304 | 不锈钢SS304 |
手柄套 | 塑料 | 塑料 |
手柄 | 不锈钢SS304 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不锈钢SS304 | 不锈钢SS304 |
主要连接尺寸及重量
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 2-1/2" | 2" |
d | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50.8 |
D | 17 | 17 | 21 | 26 | 31 | 38 | 46 | 60 |
L | 150 | 150 | 180 | 195 | 210 | 225 | 260 | 300 |
H | 48 | 48 | 54 | 57 | 72 | 79 | 81 | 97 |
E | 120 | 120 | 120 | 130 | 154 | 154 | 185 | 185 |
